Subnetting Menggunakan Metode VLSM

 Soal

 Sebuah Perusahaan Swasta memiliki 5 divisi yang masing :

• Divisi HRD membutuh 14 user
• Divisi Marketing membutuhkan 28 user
• Divisi Financial membutuhkan 18 user
• Divisi Teknisi Gangguan membutuhkan 90 user
• Divisi Operator dan Adminitrasi membutuhkan 20 user

 Desain IP Address Jaringan tersebut dengna menggunakan metode VLSM :



 Jawab

Pertama, kita cari host yang paling banyak digunakan :

- Divisi Teknisi Gangguan 90 User
- Divisi Marketing 28 User
- Divisi Operator dan Administrasi 20 User
- Divisi Financial 18 User
- Divisi HRD 14 User



1. Menghitung IP untuk Divisi Teknisi Gangguan :

Divisi Teknisi Gangguan membutuhkan 90 user, maka gunakan /25 dengan subnet mask 255.255.255.128. Dengan menyisakan 36 IP menggunakan IP Address 192.168.1.0/25

Maka diperoleh :

- Network      : 192.168.1.0
- Rentang IP : 192.168.1.1 - 192.168.1.126
- Broadcast   : 192.168.1.127



2. Menghitung IP untuk Divisi Marketing :

Divisi Marketing 28 user, maka gunakan /27 dengan subnet mask 255.255.255.224. Dengan menyisakan 2 IP Menggunakan IP address 192.168.1.0/27

Maka diperoleh :

- Network      : 192.168.1.128
- Rentang IP : 192.168.1.129 - 192.168.1.159
- Broadcast   : 192.168.1.160




3. Menghitung IP untuk Divisi Operator dan Administrasi :

Divisi Operator dan Administrasi membutuhkan 20 user, maka gunakan /27 dengan subnetmask 255.255.255.224. Dengan menyisakan 10 IP Dengan Menggunakan IP address 192.168.1.0/27

Maka diperoleh :

- Network      : 192.168.1.161
- Rentang IP : 192.168.1.162 - 192.168.1.190
- Broadcast   : 192.168.1.191




4. Menghitung IP untuk Divisi Financial :

Divisi Financial membutuhkan 18 user, maka gunakan /27 dengan subnetmask
255.255.255.224. Dengan menyisakan 12 IP Menggunakan IP address 192.168.1.0/27

Maka diperoleh :

- Network      : 192.168.1.192
- Rentang IP : 192.168.1.193 - 193.168.1.221
- Broadcast   : 192.168.1.222




5. Menghitung IP untuk Divisi HRD :

Divisi HRD membutuhkan 14 user, maka gunakan /28 dengan subnetmask
255.255.255.240. Tanpa menyisakan IP Menggunakan IP address 192.168.1.0/28

Maka diperoleh :

- Network      : 192.168.1.223
- Rentang IP : 192.168.1.224 - 192.168.1.238
- Broadcast   : 192.168.1.239


Pengerjaan Di Cisco Packet Tracer :


        Catatan :

        - Tiap - tiap PC di sebuah Divisi hanya bisa terhubung ke PC di satu Divisi saja
          dan tidak bisa terhubung ke PC di Divisi yang lain.





         Hasil Pengujian :

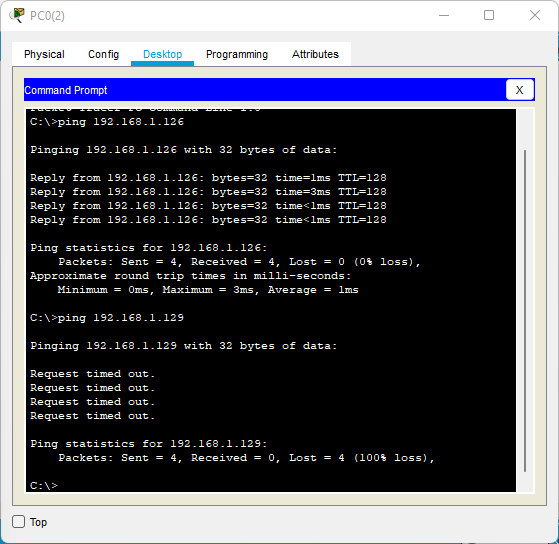

        - Dari PC di Divisi Teknisi Gangguan ping ke PC lain di Divisi yang sama :




          - Dari PC Divisi Teknisi ping ke PC lain di Divisi yang berbeda :
